PC·모니터·오디오 기기에 쓰이는 커넥터와 케이블의 종류를 그림 8장으로 정리한 강원전자(NETmate) 가이드입니다. 아래에서 보고 싶은 장을 누르면 바로 이동하고, 그림을 누르면 원본 크기로 크게 볼 수 있습니다.

• 1PC 단자 한눈에 보기
• 2Mac 단자·선정리 용품
• 3변환 젠더 HDMI·VGA·DVI
• 4변환 젠더 DP·USB·RCA
• 5USB·IEEE1394·DIN
• 6HDMI·DVI·VGA·RCA
• 7시리얼·패러럴·SCSI
• 8스테레오·광·XLR

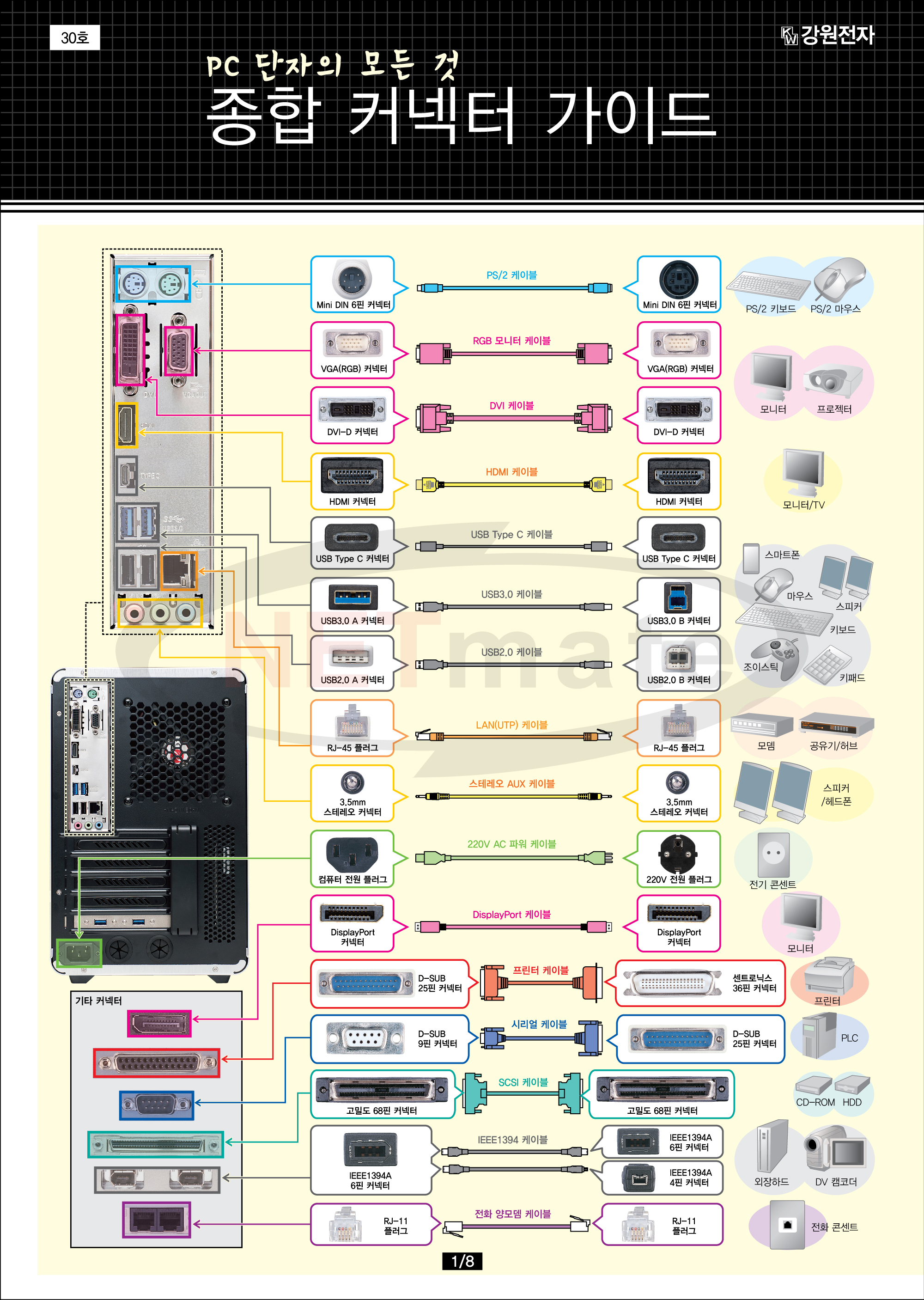

1PC 단자 한눈에 보기

컴퓨터 뒷면 단자마다 어떤 케이블로 어떤 기기를 연결하는지 한 장에 정리했습니다.

• PS/2 케이블(Mini DIN 6핀) — PS/2 키보드·마우스
• RGB 모니터 케이블(VGA)·DVI 케이블(DVI-D) — 모니터·프로젝터
• HDMI 케이블 — 모니터·TV / DisplayPort 케이블 — 모니터
• USB Type C·USB3.0·USB2.0 케이블 — 스마트폰·마우스·키보드·스피커·조이스틱·키패드
• LAN(UTP) 케이블(RJ-45 플러그) — 모뎀·공유기·허브
• 스테레오 AUX 케이블(3.5mm) — 스피커·헤드폰
• 220V AC 파워 케이블 — 전기 콘센트
• 프린터 케이블(D-SUB 25핀 ↔ 센트로닉스 36핀) — 프린터
• 시리얼 케이블(D-SUB 9핀 ↔ D-SUB 25핀) — PLC
• SCSI 케이블(고밀도 68핀) — CD-ROM·HDD
• IEEE1394 케이블(6핀 ↔ 6핀·4핀) — 외장하드·DV 캠코더
• 전화 모뎀 케이블(RJ-11 플러그) — 전화 콘센트

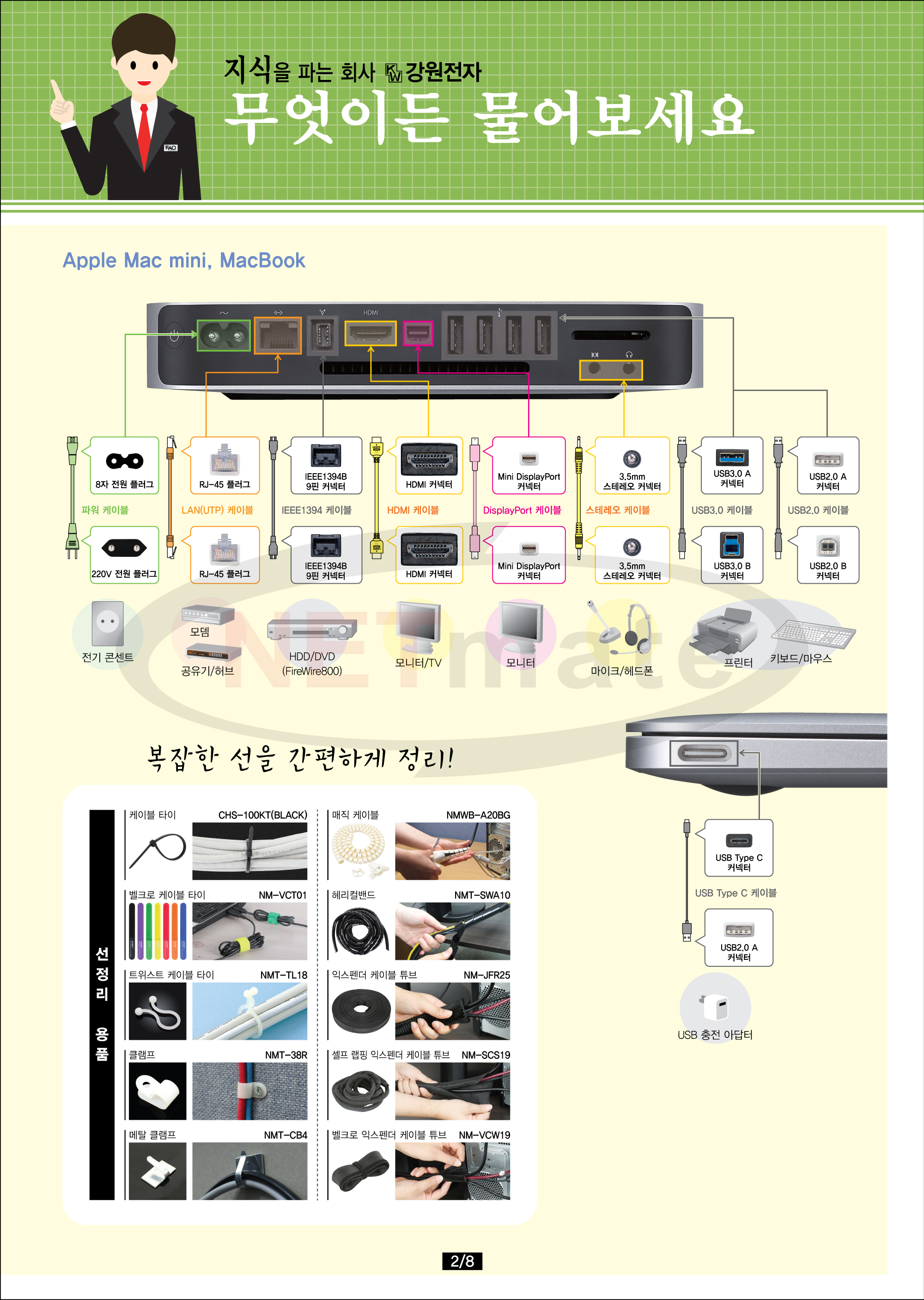

2Mac mini·MacBook 단자와 선정리 용품

Apple Mac mini 뒷면과 MacBook 의 단자에 맞는 케이블, 복잡한 선을 간편하게 정리하는 용품을 소개합니다.

• Mac mini — 파워 케이블(8자 전원 플러그 ↔ 220V 전원 플러그), LAN(RJ-45), IEEE1394(1394B 9핀, FireWire800 HDD/DVD), HDMI(모니터·TV), Mini DisplayPort(모니터), 3.5mm 스테레오(마이크·헤드폰), USB3.0(프린터), USB2.0(키보드·마우스)
• MacBook — USB Type C 케이블(Type C ↔ USB2.0 A, USB 충전 아답터)
• 선정리 용품 — 케이블 타이, 벨크로 케이블 타이, 트위스트 케이블 타이, 클램프, 메탈 클램프, 매직 케이블, 헤리컬밴드, 익스펜더 케이블 튜브, 셀프 랩핑 익스펜더 케이블 튜브, 벨크로 익스펜더 케이블 튜브

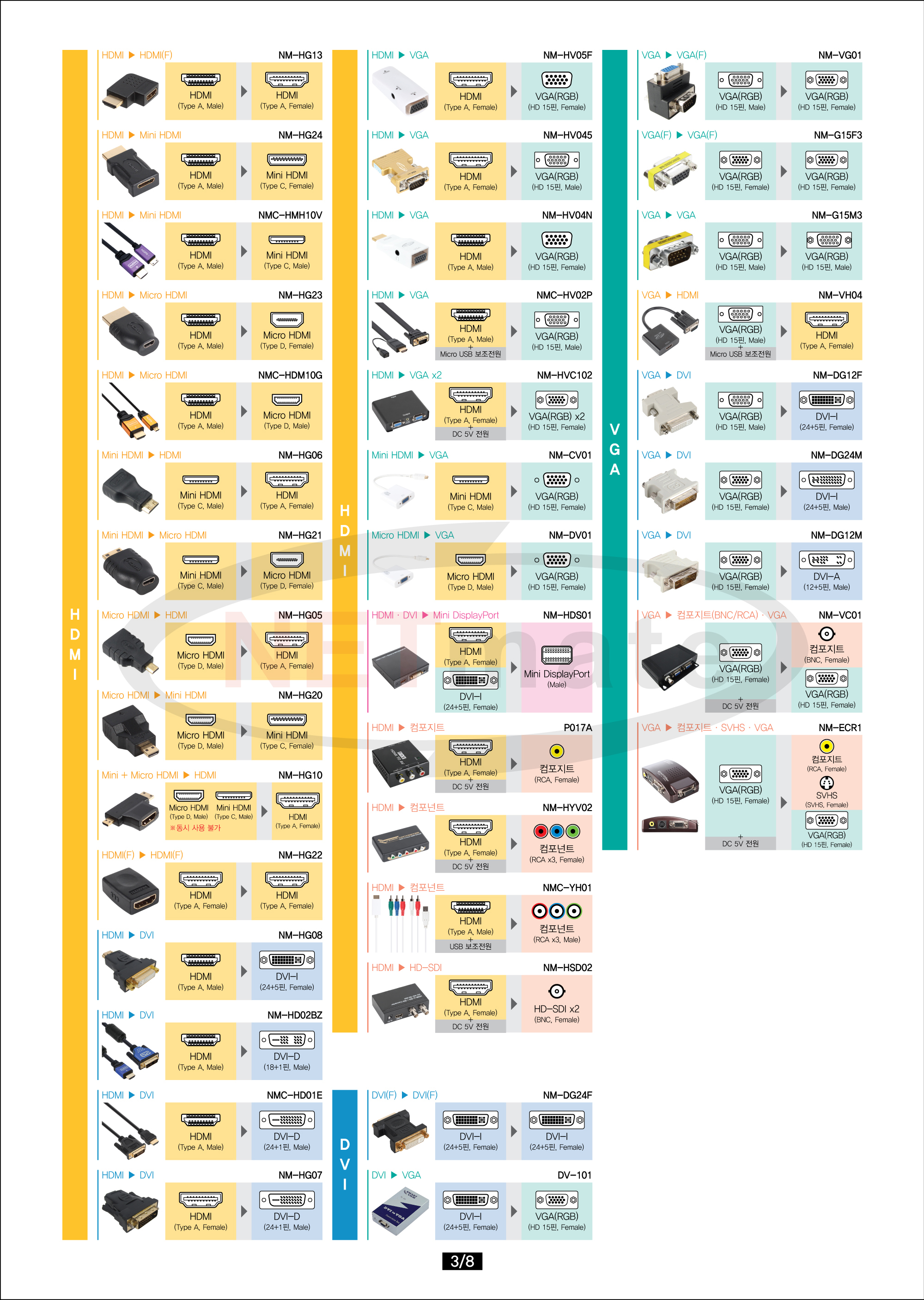

3변환 젠더 ① HDMI·VGA·DVI

HDMI·VGA·DVI 단자를 서로 바꿔 주는 넷메이트 변환 젠더와 컨버터를 단자 조합별로 정리했습니다. 칸마다 입력 → 출력 단자와 모델명이 적혀 있습니다.

• HDMI — HDMI 연장(암↔암), HDMI ↔ Mini HDMI(Type C)·Micro HDMI(Type D), Mini HDMI ↔ Micro HDMI
• HDMI → DVI — DVI-I(24+5핀)·DVI-D(18+1핀·24+1핀)
• HDMI → VGA(RGB) — 젠더·케이블형, 보조전원(Micro USB·DC 5V) 제품, VGA x2 분배, Mini·Micro HDMI → VGA
• HDMI 컨버터 — HDMI → 컴포지트·컴포넌트·HD-SDI, HDMI·DVI → Mini DisplayPort
• VGA — VGA 젠더(수↔암·암↔암·수↔수), VGA → HDMI·DVI, VGA → 컴포지트(BNC/RCA)·SVHS
• DVI — DVI-I 연장(암↔암), DVI → VGA

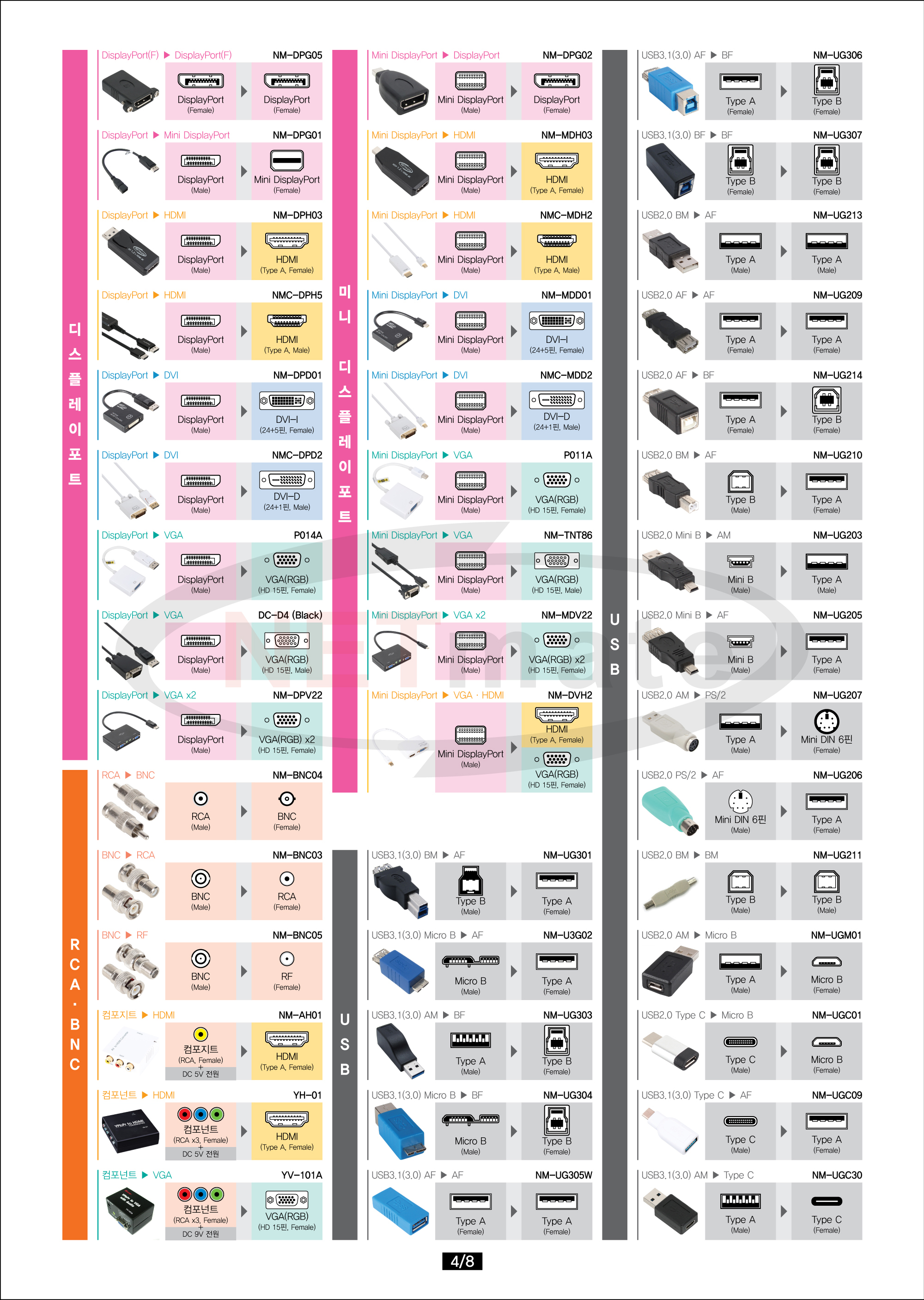

4변환 젠더 ② DisplayPort·USB·RCA·BNC

DisplayPort·Mini DisplayPort·USB·RCA·BNC 단자용 넷메이트 변환 젠더를 단자 조합별로 정리했습니다.

• DisplayPort — DisplayPort 연장(암↔암), DisplayPort → Mini DisplayPort·HDMI·DVI·VGA·VGA x2
• Mini DisplayPort — Mini DisplayPort → DisplayPort·HDMI·DVI·VGA·VGA x2·VGA+HDMI
• USB3.1(3.0) — Type A·Type B·Micro B·Type C 상호 변환 젠더
• USB2.0 — Type A·Type B·Mini B·Micro B·Type C 상호 변환 젠더, USB ↔ PS/2(Mini DIN 6핀)
• RCA·BNC — RCA ↔ BNC, BNC → RF, 컴포지트·컴포넌트 → HDMI, 컴포넌트 → VGA

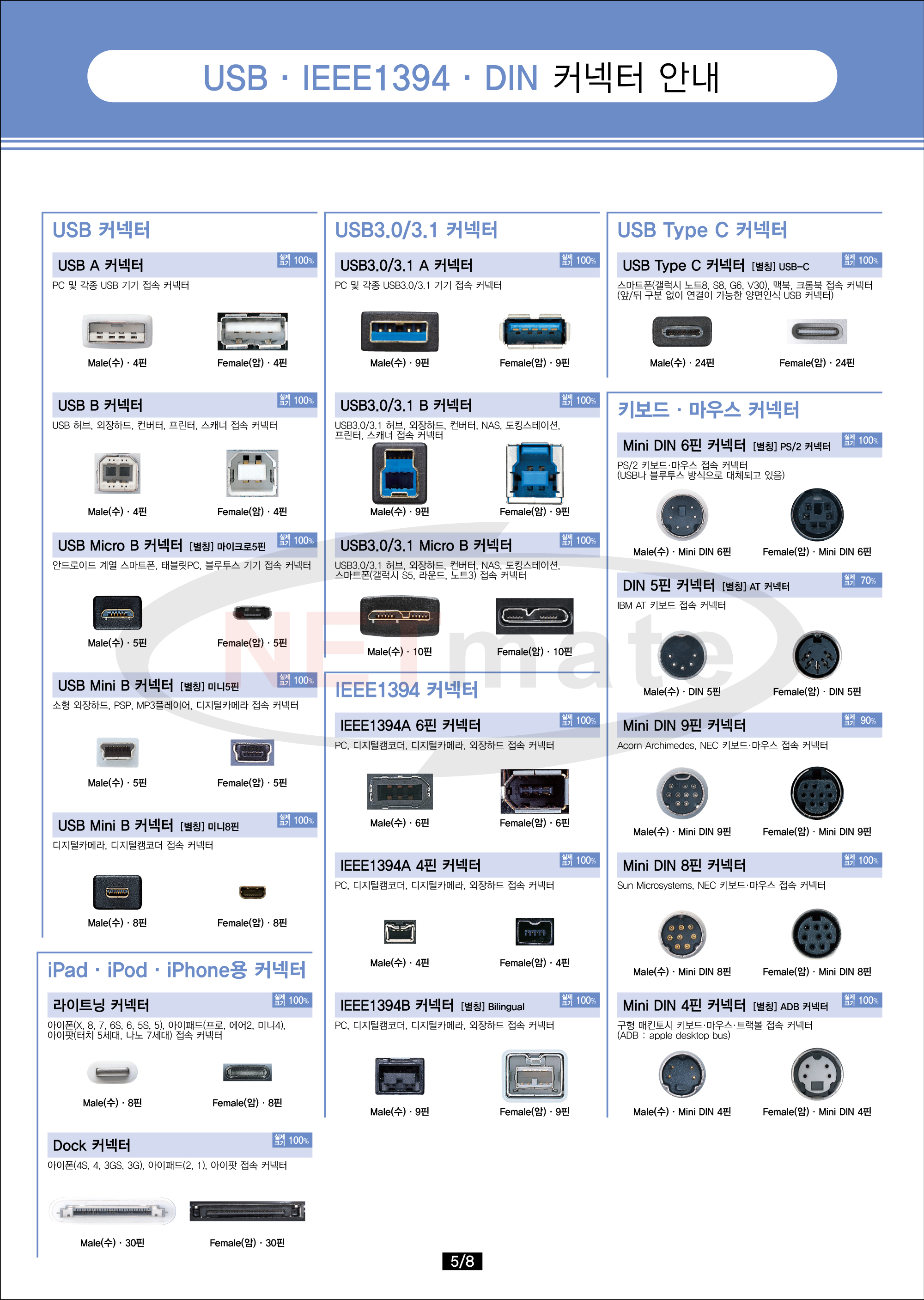

5USB·IEEE1394·DIN 커넥터

커넥터 모양과 핀 수, 주로 쓰는 기기를 수(Male)·암(Female) 사진과 함께 정리했습니다.

• USB A(4핀) — PC 및 각종 USB 기기 / USB B(4핀) — USB 허브·외장하드·컨버터·프린터·스캐너
• USB Micro B(5핀, 마이크로5핀) — 안드로이드 스마트폰·태블릿PC·블루투스 기기
• USB Mini B — 5핀(미니5핀): 소형 외장하드·PSP·MP3플레이어·디지털카메라 / 8핀(미니8핀): 디지털카메라·디지털캠코더
• USB3.0/3.1 A·B(9핀)·Micro B(10핀) — USB3.0/3.1 기기·허브·외장하드·NAS·도킹스테이션·프린터·스캐너
• USB Type C(24핀, USB-C) — 스마트폰·맥북·크롬북, 앞뒤 구분 없이 연결하는 양면 커넥터
• 라이트닝(8핀) — 아이폰·아이패드·아이팟 / Dock(30핀) — 아이폰 4S 이전·아이패드(2, 1)·아이팟
• IEEE1394A(6핀·4핀)·IEEE1394B(9핀, Bilingual) — PC·디지털캠코더·디지털카메라·외장하드
• Mini DIN 6핀(PS/2) — PS/2 키보드·마우스 / DIN 5핀(AT) — IBM AT 키보드
• Mini DIN 9핀·8핀·4핀(4핀 = ADB) — Acorn·NEC·Sun·구형 매킨토시 키보드·마우스

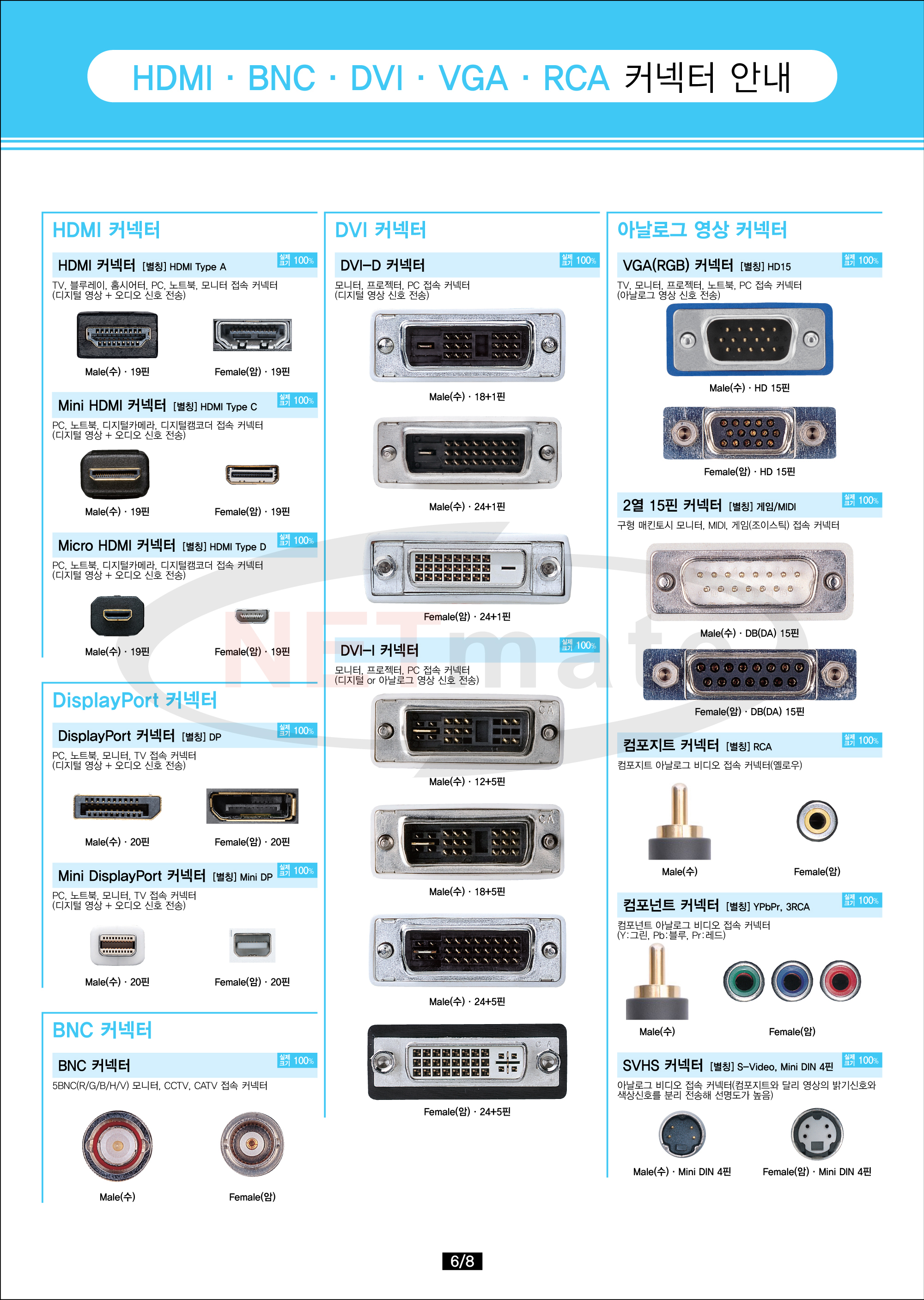

6HDMI·DisplayPort·DVI·VGA·RCA 커넥터

영상 신호용 커넥터의 종류와 핀 수, 디지털·아날로그 구분을 정리했습니다.

• HDMI — Type A(HDMI)·Type C(Mini HDMI)·Type D(Micro HDMI), 모두 19핀, 디지털 영상과 오디오를 함께 전송. TV·블루레이·PC·노트북·카메라
• DisplayPort(DP)·Mini DisplayPort(Mini DP) — 20핀, 디지털 영상과 오디오. PC·노트북·모니터·TV
• DVI-D(18+1핀·24+1핀) — 디지털 영상 / DVI-I(18+5핀·24+5핀) — 디지털·아날로그 겸용 / DVI-A(12+5핀) — 아날로그 영상
• VGA(RGB)(HD15) — 아날로그 영상. TV·모니터·프로젝터·노트북 / 2열 15핀(DB·DA 15핀) — 구형 매킨토시 모니터·MIDI·게임(조이스틱)
• BNC — 5BNC(R/G/B/H/V) 모니터·CCTV·CATV
• 컴포지트(RCA, 옐로우)·컴포넌트(YPbPr, 3RCA 그린·블루·레드)·SVHS(S-Video, Mini DIN 4핀 — 밝기와 색 신호를 나눠 보내 더 선명)

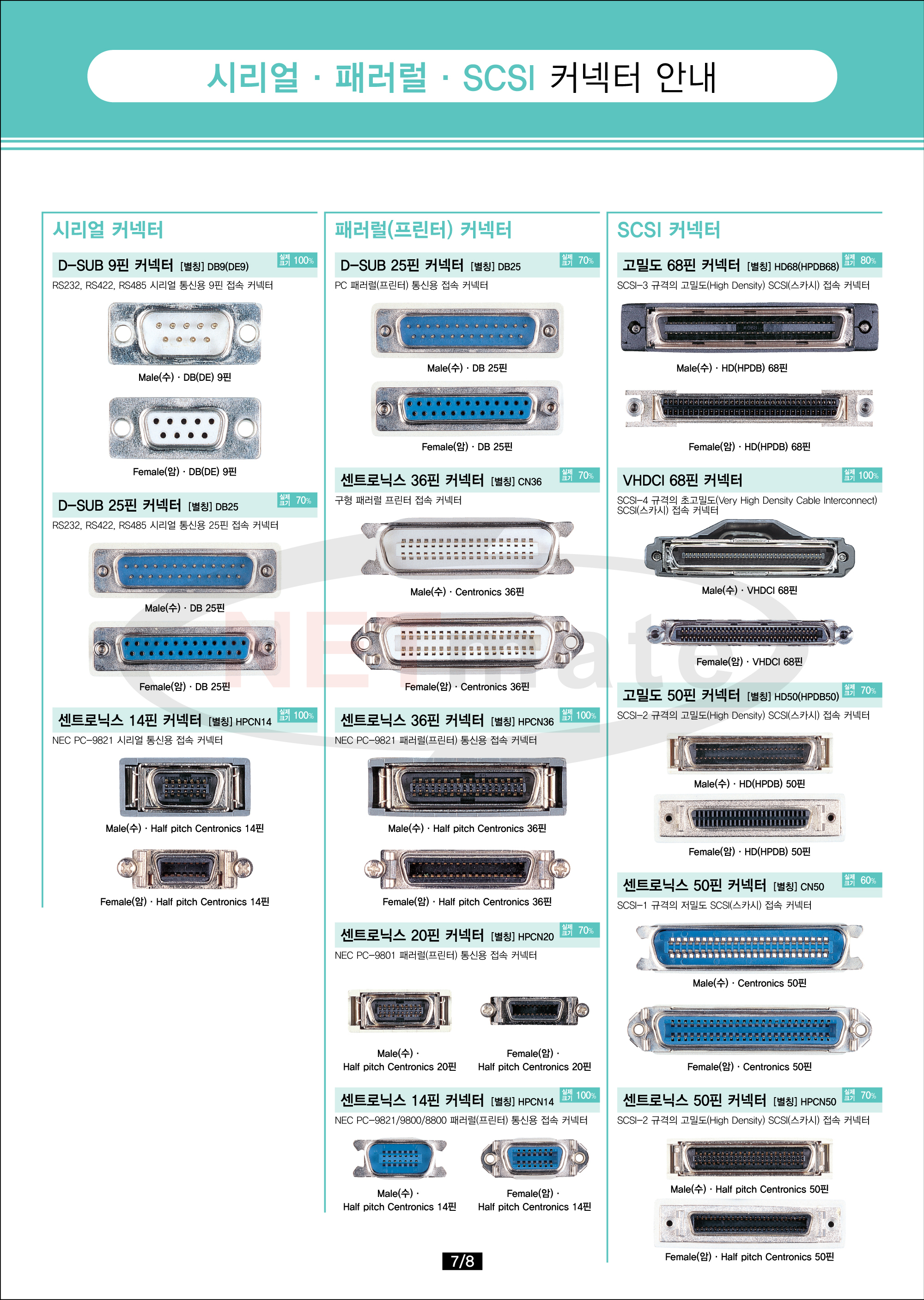

7시리얼·패러럴·SCSI 커넥터

통신·프린터·저장장치에 쓰이던 D-SUB·센트로닉스·SCSI 커넥터를 정리했습니다.

• 시리얼 — D-SUB 9핀(DB9, DE9)·D-SUB 25핀(DB25): RS232·RS422·RS485 통신 / 센트로닉스 14핀(HPCN14): NEC PC-9821
• 패러럴(프린터) — D-SUB 25핀(DB25): PC 프린터 / 센트로닉스 36핀(CN36): 구형 프린터 / Half pitch 센트로닉스 36·20·14핀: NEC PC 계열
• SCSI — 고밀도 68핀(HD68, SCSI-3), VHDCI 68핀(초고밀도), 고밀도 50핀(HD50, SCSI-2), 센트로닉스 50핀(CN50, SCSI-1), Half pitch 센트로닉스 50핀(HPCN50, SCSI-2)

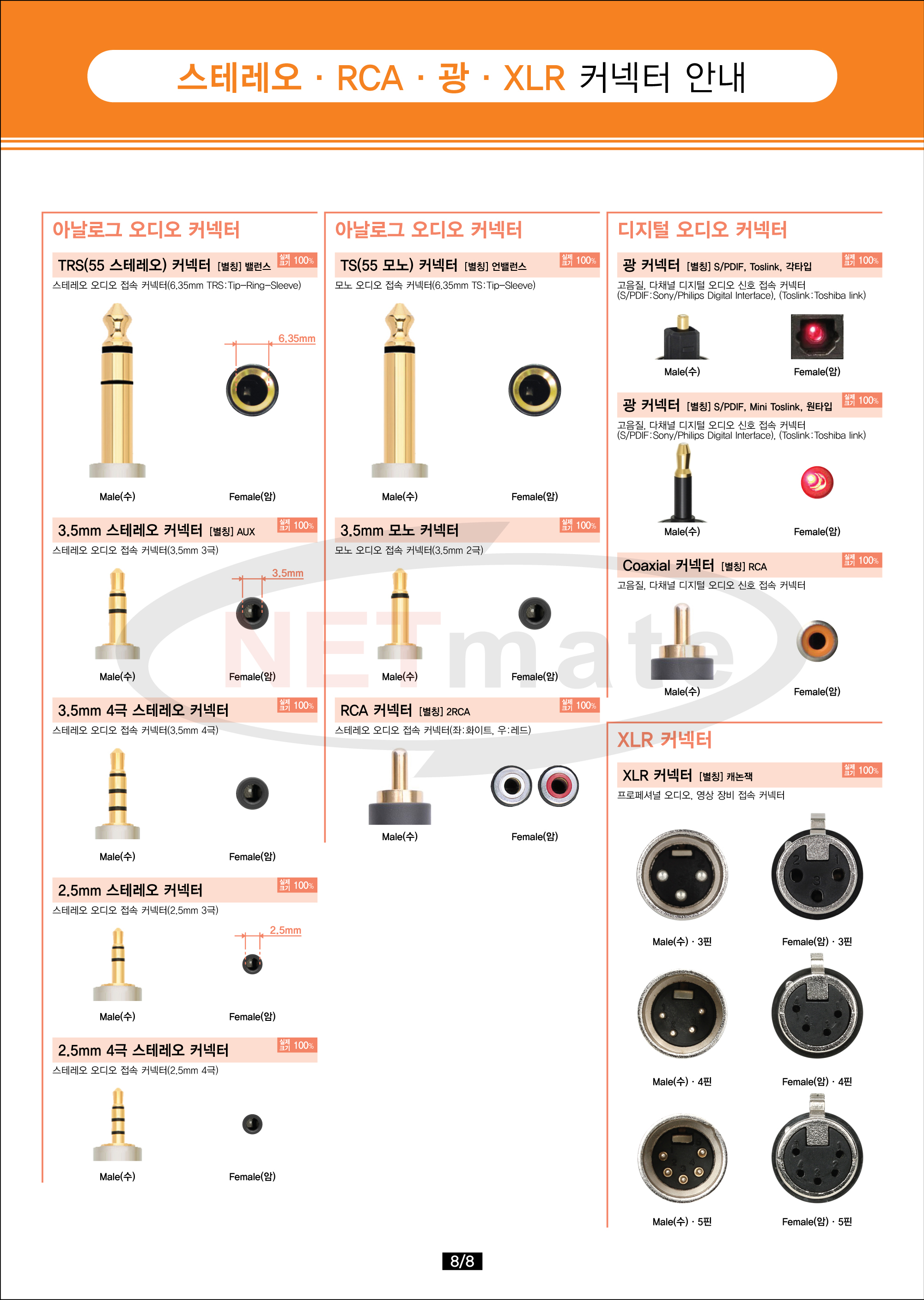

8스테레오·RCA·광·XLR 커넥터

아날로그·디지털 오디오 커넥터를 크기와 극 수별로 정리했습니다.

• 6.35mm — TRS(55 스테레오, 밸런스)·TS(55 모노, 언밸런스)
• 3.5mm — 스테레오(AUX, 3극)·4극 스테레오·모노(2극) / 2.5mm — 스테레오(3극)·4극 스테레오
• RCA(2RCA) — 스테레오 오디오, 왼쪽 화이트·오른쪽 레드
• 광 커넥터(S/PDIF) — Toslink 각타입·Mini Toslink 원타입 / Coaxial(RCA) — 고음질·다채널 디지털 오디오
• XLR(캐논잭, 3·4·5핀) — 프로페셔널 오디오·영상 장비
