USB 규격의 정의와 기술 구조 안내

1. USB 개발 배경 및 목적

USB는 컴퓨터 본체와 각종 주변기기를 연결하기 위해 개별적으로 혼용되던 직렬 포트와 병렬 포트 및 전용 입력 포트들을 단일 표준으로 통합하기 위해 설계된 범용 인터페이스입니다.

해당 규격은 1996년에 인텔과 마이크로소프트 및 컴팩과 아이비엠 등 주요 정보통신 기술 기업들이 설립한 USB 표준화 포럼의 주도로 공식 발표되었습니다.

기기마다 물리적 형태와 통신 규약이 상이했던 구형 연결 단자를 대체하여 시스템 간의 하드웨어 호환성을 극대화하고 사용자 연결 편의성을 확보하는 것이 개발의 핵심 목적입니다.

2. USB핵심 기술 사양 및 구조적 특징

데이터 신호 간섭과 동기화 지연을 억제하기 위해 데이터를 직렬 방식으로 순차 전송하며 단일 규격으로 전체 주변기기를 수용하는 공용 데이터 버스 구조를 취하고 있습니다.

운영체제가 장치 연결을 감지하여 통신 환경을 구축하는 플러그 앤 플레이 기술과 전원이 켜진 상태에서도 자유롭게 기기를 탈착할 수 있는 핫 스왑 물리 구조가 적용되어 있습니다.

통신 데이터선과 직류 전원 공급선이 하나의 케이블 내부에 일체형으로 결합되어 소형 주변기기는 별도의 직류 전원 장비 연결 없이 포트 자체 공급 전력만으로 구동할 수 있습니다.

통제권을 가진 호스트 장치와 이에 응답하는 디바이스 간의 주종 관계로 통신망이 형성되며 허브를 통해 계층 구조로 확장되어 단일 컨트롤러에 최대 127개의 논리 주소가 배정됩니다.

3. 전송 신호 무결성 검증과 물리 계층 작동 원리

표준 제정 기구의 전기적 특성 및 신호 무결성 평가 기준을 통과한 규격 제품에는 고유 식별 번호가 부여되어 연결 장치 간의 통신 충돌이나 오동작을 억제합니다.

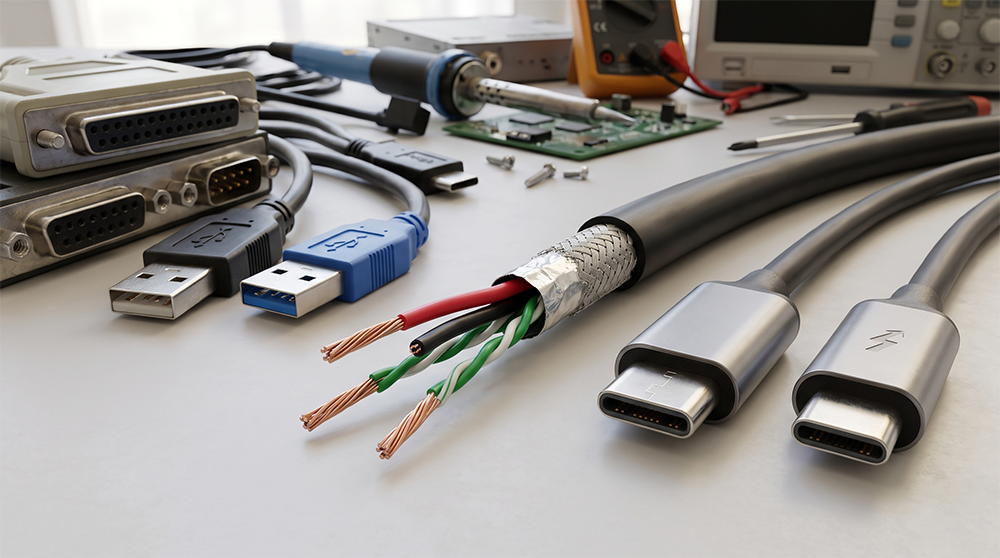

기본 통신 배선은 전원선과 접지선 및 정위상 신호선과 역위상 신호선의 네 가닥 도선으로 구성되며 외부 전자기 노이즈를 제거하기 위해 차동 신호 전송 방식을 채택합니다.

송신단은 디지털 데이터를 전송할 때 정위상 라인으로 원본 파형을 출력하고 역위상 라인으로 위상이 180도 반전된 신호를 동시에 방출하여 데이터 흐름을 형성합니다.

수신단은 각 도선의 개별 전압을 직접 측정하지 않고 정위상 신호와 역위상 신호 간의 전위차를 연산하여 논리 상태인 0과 1을 정확하게 복원합니다.

차폐 케이블 내부의 꼬여 있는 두 도선에 외부 전자기 간섭이 침투할 경우 양측 전선에 동일한 크기와 방향을 가진 공통 모드 잡음이 균일하게 인가됩니다.

수신단이 신호 간의 차이값을 계산하는 연산 과정에서 양측에 공통으로 유입된 노이즈 수치가 완전히 상쇄되어 장거리 전송이나 고주파 환경에서도 신호 찌그러짐을 방지합니다.

4. 단자 유형별 핀 사양 및 통신 방식

USB 2.0 타입 A 및 타입 B 단자는 전원 공급 핀과 접지 핀 및 양극 음극 데이터 핀으로 구성된 4핀 배열이며 단일 신호선 쌍을 번갈아 사용하는 반이중 통신을 지원합니다.

USB 3.0 타입 A 단자는 기존 2.0 규격의 4개 핀 배열을 유지하면서 안쪽에 고속 송수신 핀 4개와 차폐 접지 핀 1개를 추가하여 9핀 구조의 전이중 고속 통신을 지원합니다.

USB4 타입 C 단자는 상하 대칭형 24핀 구조로 설계되어 방향에 관계없이 체결이 가능하며 전력 전달 핀과 대용량 데이터 전송을 위한 4쌍의 고속 통신선으로 구성됩니다.

타입 C 내부에는 구형 기기와의 하위 호환을 위한 데이터 배선과 함께 연결 방향을 감지하고 작동 모드를 협상하는 환경 설정 라인 및 보조 신호 라인이 독립 배치되어 있습니다.

5. 썬더볼트 인터페이스와의 기술적 관계

USB는 주변기기 연결의 범용성과 폭넓은 제조사 호환성을 확보하는 데 중점을 두고 발전해 온 표준 전송 인터페이스입니다.

썬더볼트는 고속 데이터 전송과 디스플레이 신호 전송을 단일 배선으로 통합 처리하여 초고속 대역폭을 구현할 목적으로 독자 개발된 인터페이스입니다.

현재 두 인터페이스는 타입 C 하드웨어 외형을 공유하고 있으며 USB4 규격 체계에 썬더볼트 3 프로토콜이 공식 편입됨에 따라 상호 통신 호환성을 유지하고 있습니다.
