오늘은 HDMI케이블의 핀맵 구성에 대해 설명합니다.
요즘은 드라마나 예능 등 tv 프로그램을 볼 때 예전처럼 본방송에 연연하지 않는 분위기입니다.
시간을 놓쳐서 못보면 tv의 다시보기 유료 서비스를 이용하기도 하고, 또 컴퓨터로 영상 파일을 다운로드받아 보는 등 방법들이 다양해지면서 tv를 보는 문화도 바뀐 것 같네요.
제 생각에는 이러한 변화에 HDMI 케이블이 지대한 영향을 끼친 것 같습니다.
HDMI 케이블은 노트북이나 PC에 다운로드 받은 영상을 TV나 대형 모니터에 연결할 때 필요한 케이블인데요.
HDMI 케이블만 있으면 밀렸던 방송도 tv로 실컷 볼 수 있습니다 :)
이번 시리즈에서는 HDMI 케이블의 기능을 자세히 살펴보기 위해 강원전자의 HDMI 케이블 핀맵을 토대로 안내하겠습니다.

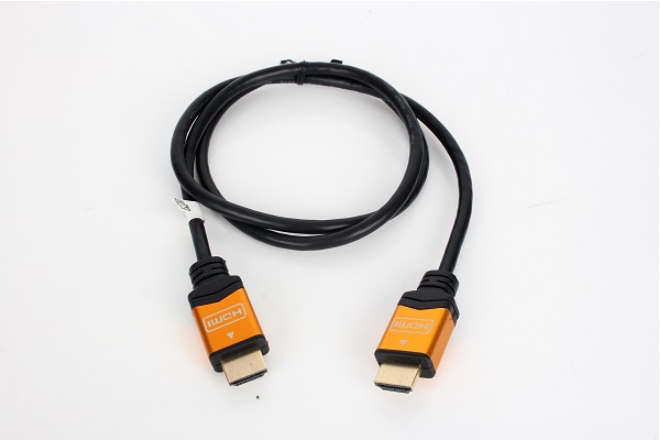

강원전자의 NMC-HMxx HDMI 케이블은 19개의 핀이 모두 연결된 STANDARD 케이블로, HDMI로 연결 가능한 모든 기능을 사용할 수 있습니다.
그럼, 19개 각 핀의 기능에 대해 핀의 숫자 크기별로 알아보겠습니다.

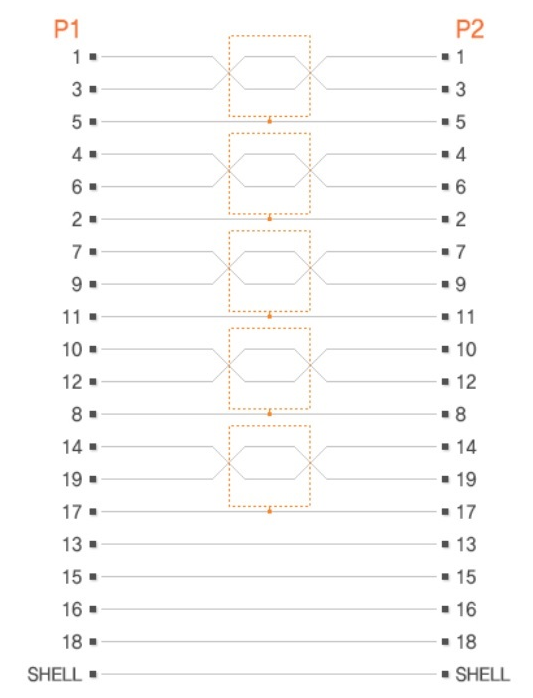

NMC-HMxx HDMI 시리즈 핀맵 구성도
1PIN부터 12PIN
TMDS 신호로 연결되어 있습니다. Transition Minimized Differential Signaling의 약자로, 고속 디지털 데이터를 손실 없이 더 멀리 보내기 위해 고안된 전송 규격입니다.
TMDS 신호는 0, 1, 2, Clock 신호로 구성되며 RGB 출력 시 TMDS 0은 BLUE, TMDS 1은 GREEN, TMDS 2은 RED 신호를 각각 전송하며 TMDS Clock 신호는 동기화 상태를 유지하고 HDMI 신호를 구성하는 역할을 합니다.
13PIN
CEC 신호로 Consumer Electronics Control의 약자이고요. CEC 기능은 내장한 장비를 하나의 컨트롤러(리모컨)로 제어하기 위한 기능인데요.
삼성은 애니넷, LG는 심플링크, 쏘니는 브라비아 싱크 등등 제조사별로 다양한 이름으로 사용되는데 사실상 동일한 기능이라고 생각하면 됩니다. 편한 기능이긴 하지만 사용하는 데 제약이 있습니다.
14PIN
다양한 용도로 활용될 수 있도록 열려있는 핀입니다.
HEC(HDMI Ethernet Channel)로 연결하여 이더넷을 사용하거나 혹은 ARC(AUDIO Return Channel)로 연결하여 미디어기기 간에 오디오 신호를 공유하는 용도로 사용됩니다.
ARC에 대해 조금 더 설명해 드리자면 ARC(AUDIO Return Channel)는 HDMI 1.4 케이블부터 지원되는 특징 중 하나로, TV 자체에서 오디오를 만드는 스마트TV에서 사운드 바 또는 AV 리시버로 오디오를 전송하여 오디오 출력을 가능케 하는 기능입니다.
ARC가 지원될 때는 TV와 스피커를 케이블로 연결했을 때 연결된 스피커에서 정상적으로 소리가 나오지만, ARC가 지원되지 않을 때에는 AUDIO 케이블을 별도로 연결해야만 소리가 나옵니다.
15PIN SCL과 16PIN SDA는 DDC 연결선으로 장비간 EDID 정보 값을 전달하는 용도로 사용되는데요.
EDID란?
컴퓨터 모니터의 정보 값으로 EDID 값이 정확하게 전달되어야만 그래픽카드에 어떤 모니터가 연결됐는지 알 수 있고 또 정확한 해상도 및 싱크(Sync)로 화면을 출력할 수 있기 때문에 매우 중요한 역할을 합니다.
따라서 EDID가 정확하게 전달되면 연결된 모니터의 정보와 정확한 해상도를 표시합니다.
17PIN
GND라인 이에요. DDC, CEC, ARC, HEC 라인을 사용할 때 GND 용으로 활용됩니다.
18PIN
+5V 전원을 공급합니다.
19PIN
HPD(Hot Plug Detect) 기능을 하는 단자로, HDMI 장치를 연결했을 때 자동으로 인식합니다.
HDMI 케이블의 19개 핀은 제각각 역할이 있기 때문에 모두 연결되어 있어야 하는 데요.
가끔 다른 기능을 배제하고 오로지 영상 출력만을 위해 내부 핀을 일부 누락시키는 경우도 있습니다.
이 경우 장비에 따라 화면이나 음성이 출력되지 않는 등 문제가 나타날 수 있습니다.
강원전자는 19PIN이 모두 연결된 HDMI케이블의 STANDARD 케이블인 NMC-HMxx 시리즈는 물론,
15m~30m까지 장거리에서도 출력 가능한 ACTIVE 케이블까지 다양하게 판매하고 있으니 궁금한 점이 있으면 언제든지 강원전자02-702-5022)로 문의하시기 바랍니다.
